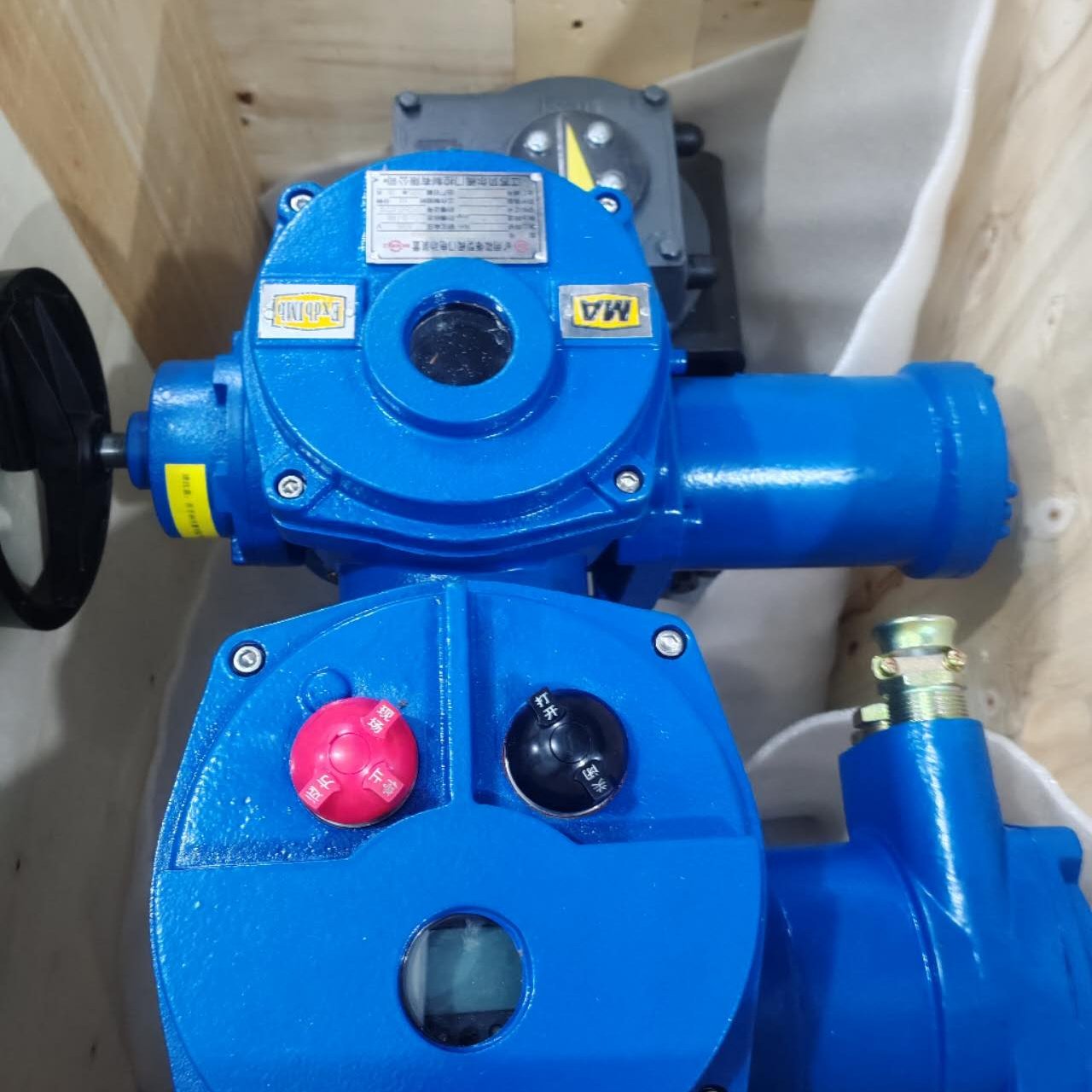

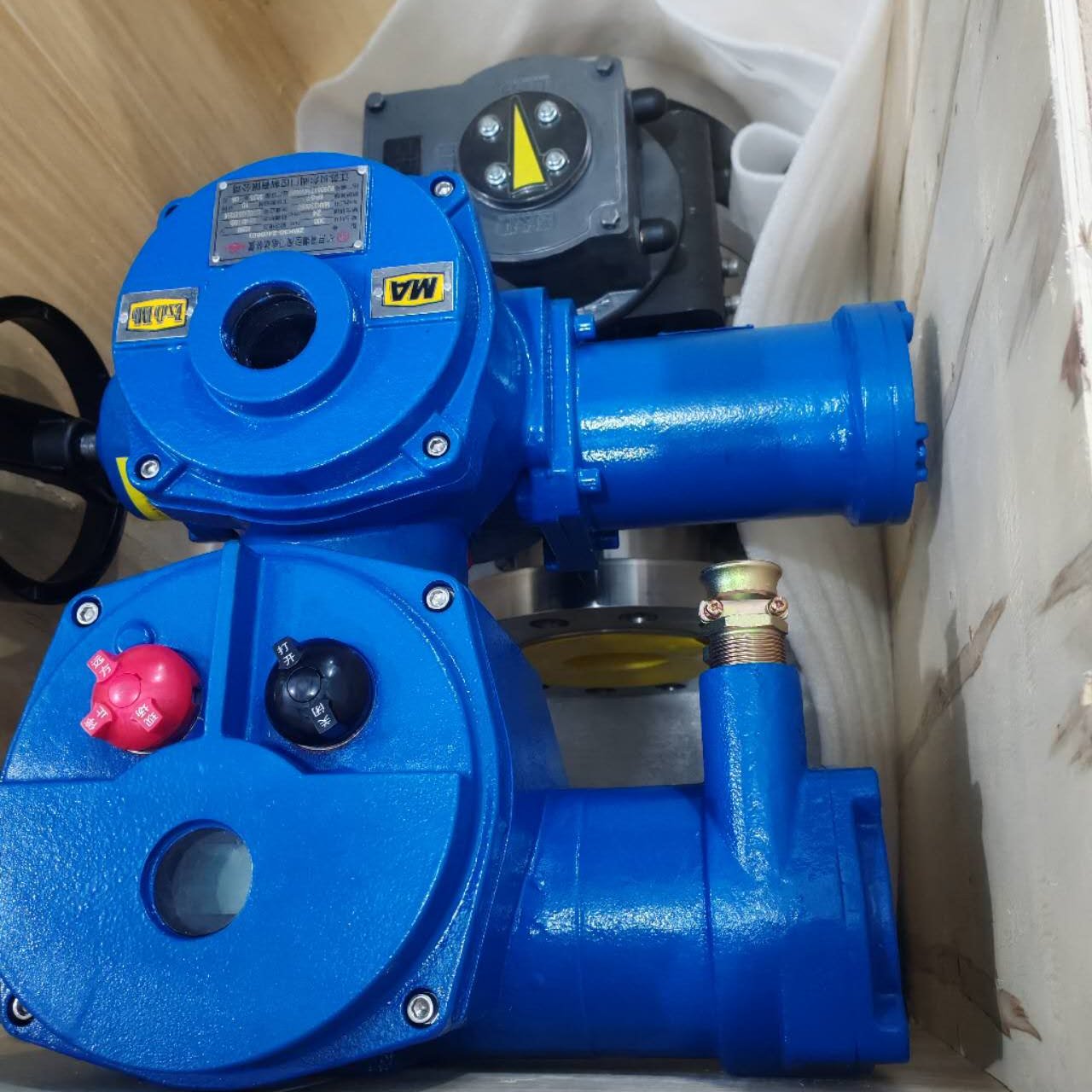

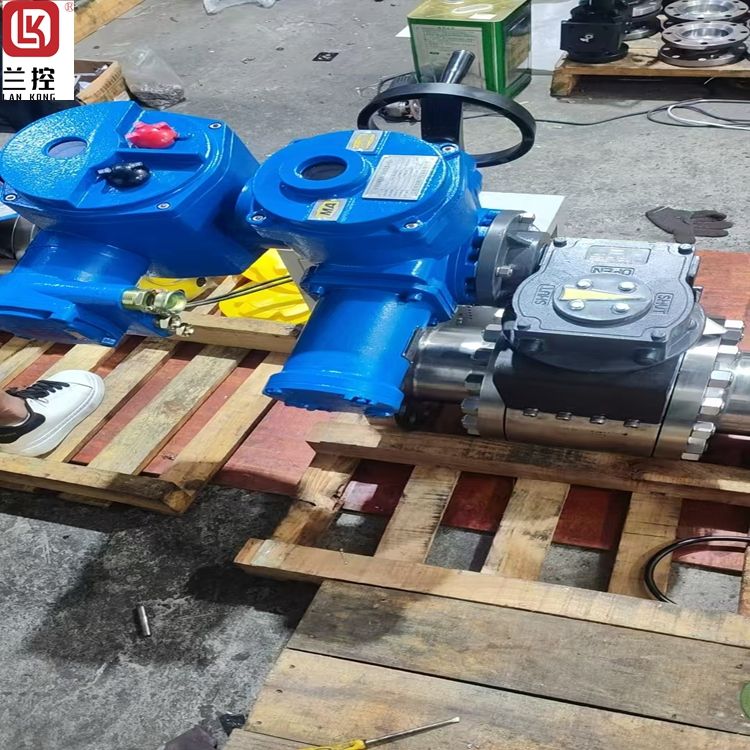

兰控多回转防爆型电动阀门装置DZW500
详细信息
| | 品牌：兰控 | | 型号：DZW500 | | 加工定制：是 | |
| | 用途：阀门控制 | | | | | |
DZW500多回转防爆型电动阀门装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
DZW500结构特点：
1.电源：电机为三相交流，380V（或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.工作环境：
3.环境温度：-20—+60℃（特殊订货-60—+80℃）
4.相对温度：≤90%(25℃时）
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。（详见GB3836.1）
6 防护等级：户外型和防爆型为IP55（可订制IP67）。
7. 工作制：为短时10分钟（可订制30分钟）。
DZW500电动执行器主要技术参数：
电源电压 |
380V，50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。 |
| 环境温度 |
-20～+60℃ (特殊订货-60—+80℃) |
| 相对温度 |
≤90%(25℃时) |
| 防护等级 |
户外型和防爆型为IP55 (可订制IP67) |
| 工作制 |
为短时10分钟 (可订制30分钟) |
DZW500多回转电动执行器原理及性能参数表：
| 型号 |
公称
转矩
(N.m） |
*大控制转矩
(N.m） |
*小控制转矩
(N.m） |
输出轴转圈数
(圈) |
允许通过阀杆直径
(mm) |
手动
速比 |
输出转速
(r/min） |
电机功率
(kw） |
重量
(kg） |
| DZW5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
28 |
| DZW10 |
100 |
150 |
≤50 |
160 |
24、36 |
0.25
0.37 |
61 |
| DZW15 |
150 |
225 |
≤75 |
0.37
0.55 |
63 |
| DZW20 |
200 |
300 |
≤100 |
40 |
0.55
0.75 |
63 |
| 28 |
| DZW30 |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
65 |
| 28 |
| DZW45 |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
110 |
| 36 |
1.5 |
| DZW60 |
600 |
900 |
≤300 |
24 |
1.5 |
112 |
| 36 |
2.2 |
| DZW90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
139 |
| 48 |
36 |
3.0 |
| DZW120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
142 |
| 48 |
| DZW180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
261 |
| 36 |
5.5 |
| DZW250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
264 |
| DZW350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
430 |
| DZW500 |
5000 |
6000 |
≤2500 |
10 |
440 |
| DZW800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
800 |
| DZW1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
820 |
